定型機油煙廢氣凈化處理-高壓靜電治理系統

一、定型機廢氣治理項目綜述

紡織印染業定型機廢氣治理項目是一項多收益工程，項目實施后在提高小區環境質量、改善車間工作環境等方面可產生長遠的社會效益。同時通過廢氣治理工程的實施，可以回收煙氣中的廢油，產生一定的經濟效益。

1、定型機廢氣主要成分

定型機是紡織印染后整理的關鍵設備。在布料熱定型過程中溫度較高，因此定型機烘房中產生大量的高溫氣體，高溫氣體中含有有機油分、染料、染料助劑、潤滑油、纖維類顆粒物等污染物質。其主要成分為醛、酮、烴、脂肪酸、醇、酯、內酯、雜環化合物、芳香族化合物。

2、定型機廢氣健康危害

定型機油煙廢氣吸入人體可以直接損害呼吸道粘膜，對人體呼吸道和肺部有一定的刺激作用，降低人體免疫功能，使人出現嗆咳、胸悶、氣短癥狀，氣道收縮，呼吸阻力增加。油霧揮發在大氣中不易溶于水，不會隨著雨水降落到地面，而將漂浮在空中，形成長期的污染源。同時定型機油煙廢氣揮發在大氣中的分子團可吸入顆粒物成分很復雜，并具有較強的吸附能力，是多種污染物的"載體"和"催化劑"，有時能成為多種污染物的集合體，它與其他可揮發性有機物一道，是空氣中光化學反應（污染）的源頭。

3、定型機廢氣治理標準

定型機油煙廢氣排放目前尚無國家標準，2006年紹興市的"染整行動"為國內印染定型機廢氣治理提供了借鑒的案例。紹興縣對印染定型機廢氣治理設備的要求標準：定型機廢氣治理設備安裝后，廢氣收集率應達到90%以上，總顆粒物的去除率應達到80%，油煙去除率應達到75%，對凈化處理后的廢水和廢油有二次污染的防治措施，廢油要能夠回收利用，要節能、無二次污染。

⊙2013年，紹興縣對定型機廢氣治理再次提高要求，并發布地方標準《印染行業定型機廢氣排放限值》，該標準已于2013年5月1日正式實施。標準規定：印染行業定型機廢氣最高允許排放顆粒物濃度不超30mg/m3，油煙濃度不超40mg/m3。

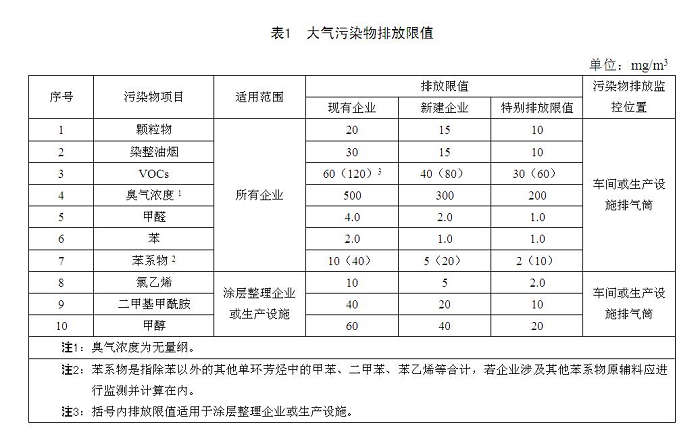

⊙2015年浙江省全國率先發布地方標準《紡織染整工業大氣污染物排放標準》（DB33/962-2015）并于同年4月1日實施，標準要求：紡織染整工業生產設施廢氣排放最高允許排放顆粒物濃度不超10mg/m3，染整油煙排放濃度不超10mg/m3。

力強環保

二、LQJD系列油煙廢氣靜電處理系統

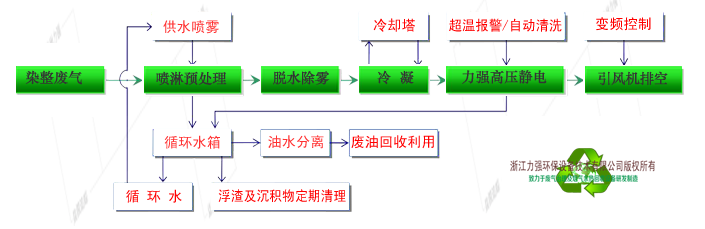

1、定型機廢氣處理工藝流程圖

力強環保

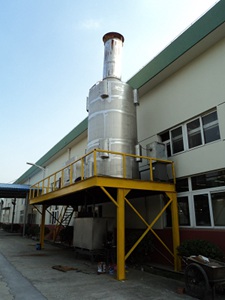

2、噴淋預處理單元

采用LQPL-W型噴淋凈化器或不銹鋼噴淋塔作為本系統的第一級處理單元，利用高壓沖擊式噴淋原理去除廢氣中粒徑2μm以上的顆粒物（毛絮）及粒徑在1-2μm之間的油霧粒子，并能有效降低廢氣溫度，以提升后段高壓靜電單元處理效果。與干式預處理工藝（氣-水換熱器降低煙氣溫度）比較，該工藝能大幅度減輕人工清理毛屑過濾網及頻繁清洗換熱器的負擔，減小系統阻力。且廢氣增濕后比電阻減小，更有利于二級靜電單元對油霧的捕集。采用LQPL-W 型噴淋凈化器作為第一級處理單元可免去系統火災之虞，系統無需加裝滅火閥。

3、脫水除霧單元【可選配置】

采用LQCW型高效除霧器作為本系統的脫水除霧單元，能有效濾除氣流中的水霧。LQCW型除霧器內部為金屬填料，阻力小，可定期拆卸清洗。（注：本單元為可選配置）

4、冷凝單元【可選配置】

采用翅片管式冷卻器作為本系統的第二級處理單元，利用氣-水換熱器進一步降低尾氣溫度，前段噴淋產生的大量水汽在此單元冷凝，由此減少系統末端水汽排放。（注：本單元為可選配置）

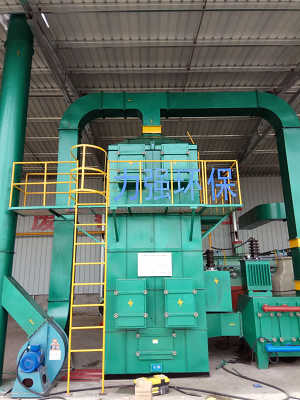

5、高壓靜電處理單元

在電場作用下，空氣中的自由離子要向兩極移動，電壓愈高、電場強度愈高，離子的運動速度愈快。由于離子的運動，極間形成了電流。開始時，空氣中的自由離子少，電流較少。電壓升高到一定數值后，放電極附近的離子獲得了較高的能量和速度，它們撞擊空氣中的中性原子時，中性原子會分解成正、負離子，這種現象稱為空氣電離。

預處理后的定型機廢氣經過高壓靜電場時被電離，油霧粒子與負離子結合帶上負電后，趨向陽極表面放電而沉積。同時，放電產生的臭氧和等離子體能有效的消除廢氣的惡臭氣味。LQJD型高壓靜電式廢氣治理設備收塵極（陽極）采用不銹鋼圓管制作，收塵極垂直布置以利于油污滴落到凈化器底部廢油收集區。

LQJD型油煙廢氣靜電處理系統具有拉弧、過流、過壓、過溫等保護及報警功能，凈化器內配置有輔助沖洗單元，電場具備自潔功能，基本實現免維護。

6、廢油回收及水循環單元

廢油回收及水循環單元采用LQDS型油水分離水箱，捕集到有害氣體、纖維、塵、油霧的循環水（污水）由一級噴淋凈化器底部排水口匯入油水分離水箱。污水經過濾后，其中的中長纖維和較大體積的雜質被濾除。細碎纖維、塵在自然沉降作用下積聚于箱底。細小油珠則依靠自身浮力上浮到水面由自動刮油器提取。經沉淀、去油后的水（潔凈水）再通過循環水泵供入噴淋凈化器循環利用。

三、定型機廢氣治理效果

最高允許排放顆粒物濃度不超10mg/m3，油煙濃度不超10mg/m3。（注：《紡織染整工業大氣污染物排放標準》浙江省地方標準 DB33-2015 ）

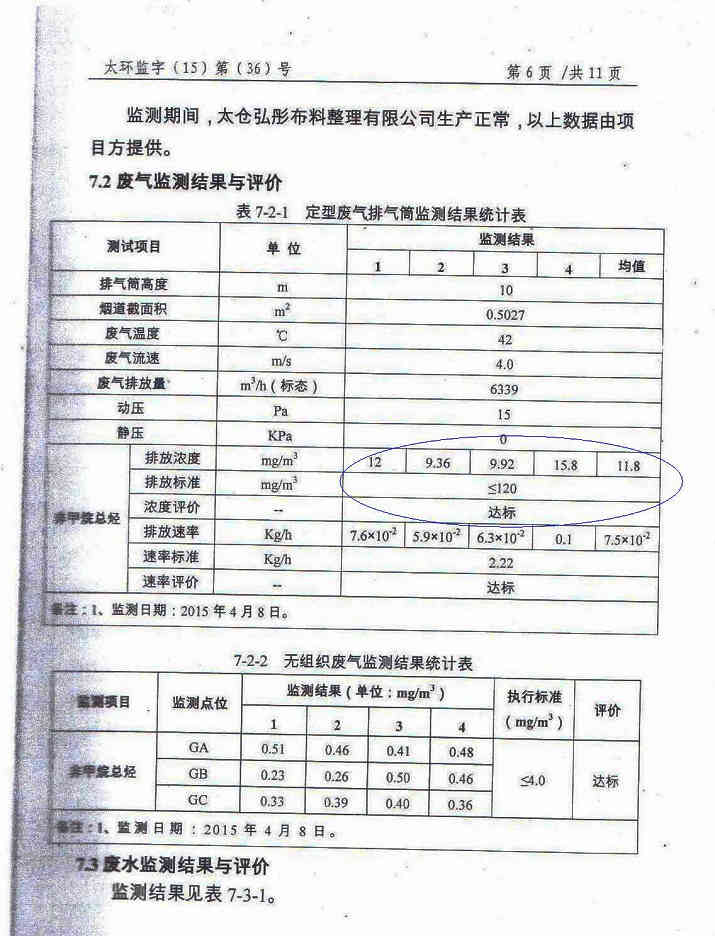

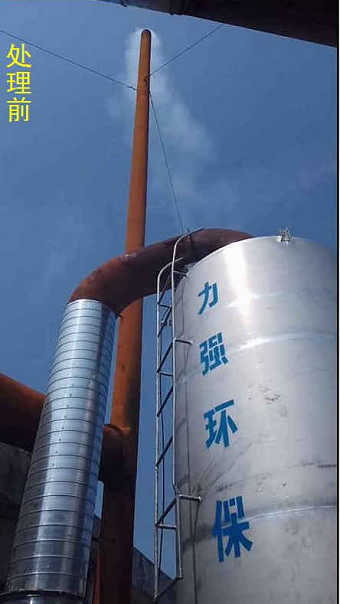

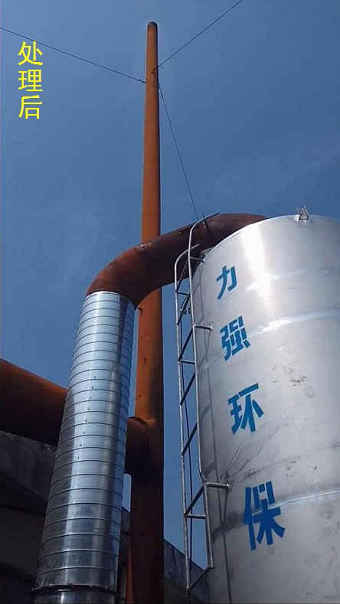

定型機廢氣排氣筒監測結果	凈化設備未開啟時明顯可見藍煙	凈化設備開啟后藍煙肉眼不可見
